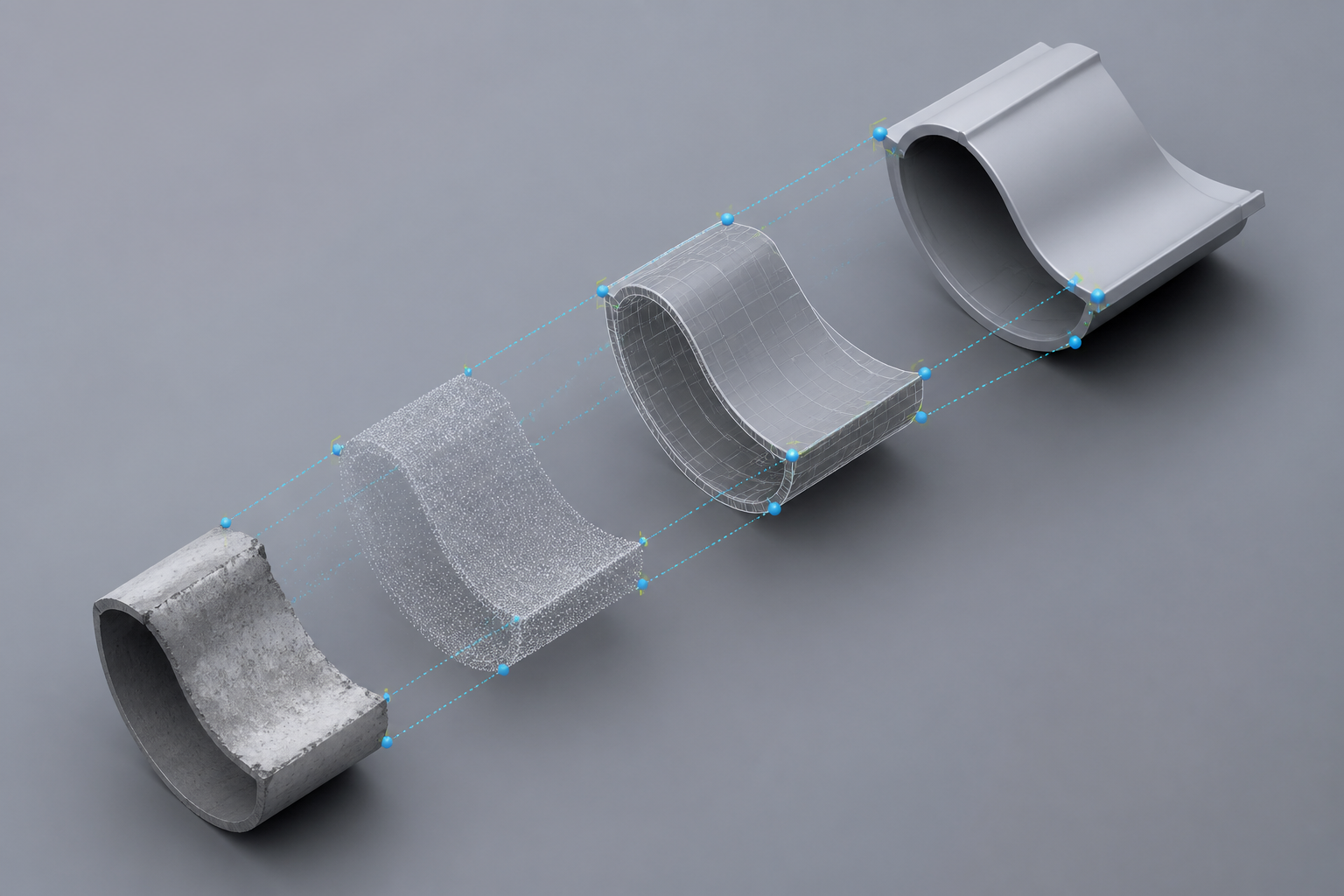

Восстановить деталь по образцу

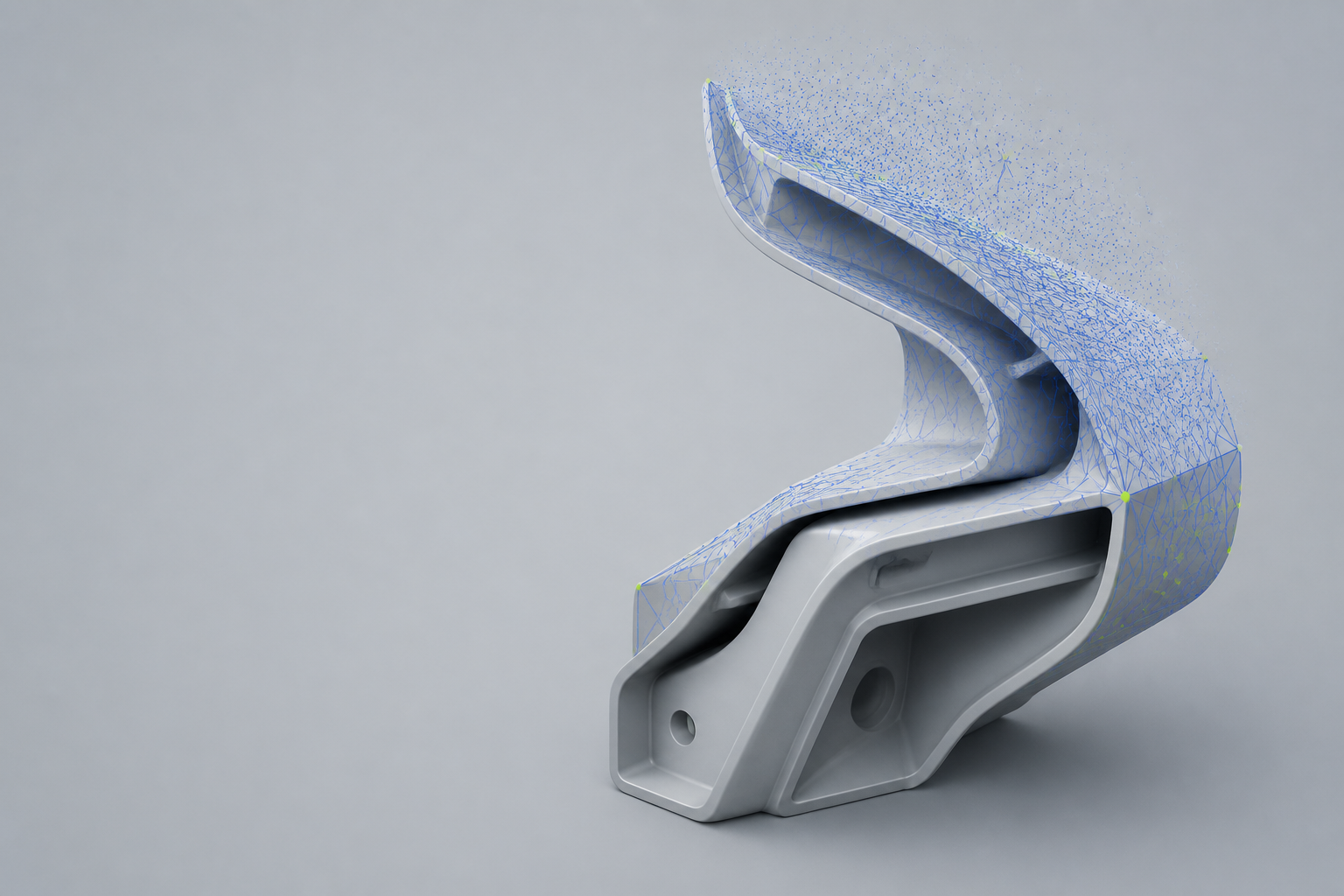

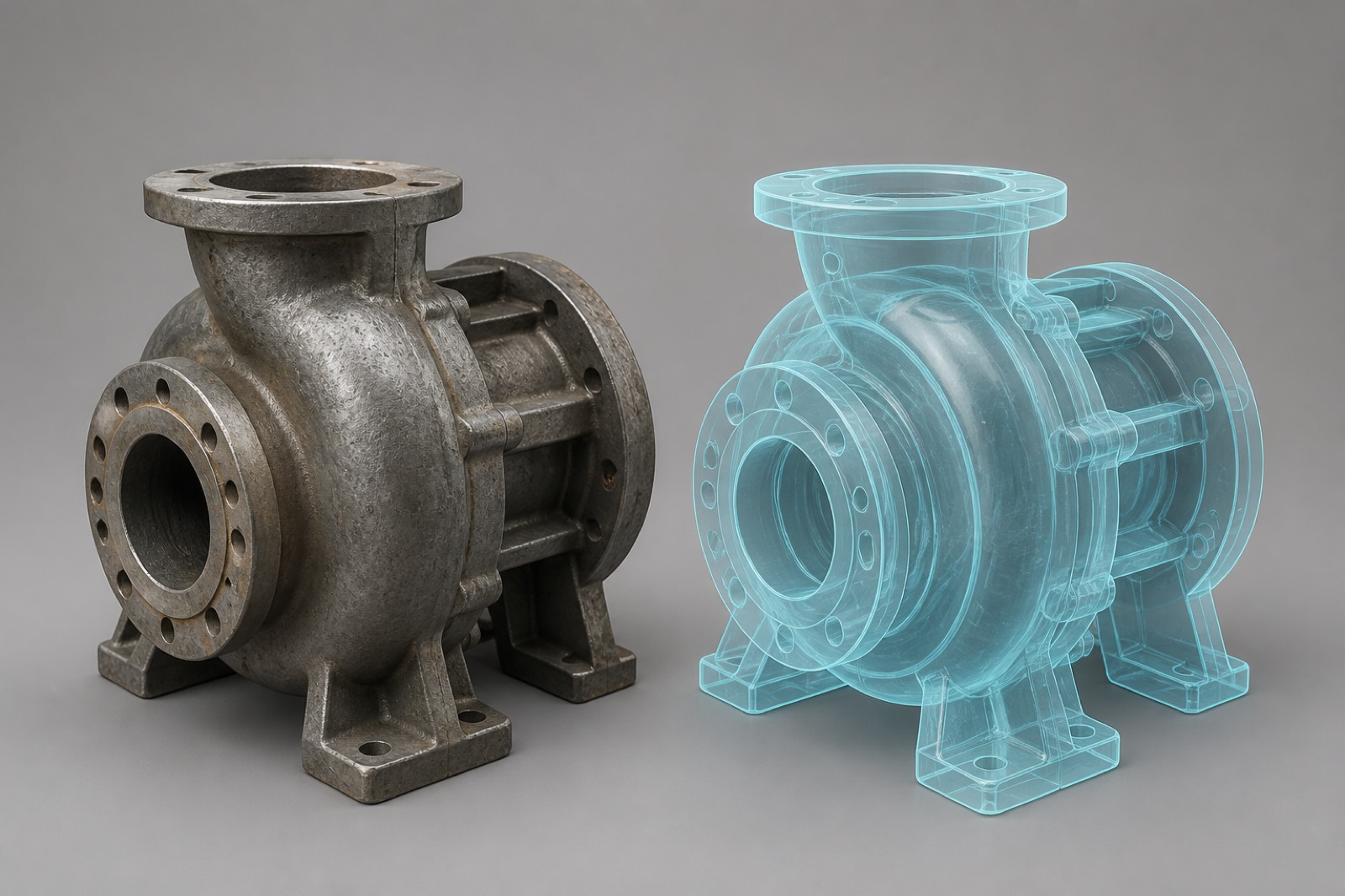

Снимаем изношенный или сломанный корпус и собираем контур, по которому можно печатать или фрезеровать замену.
Геометрия с образца, когда чертежа уже нет
Снимаем контур с изношенных деталей, узлов и крупных форм. Отдаём сетку, облако точек или основу под печать, литьё и контроль посадки — без чужих брендов и без обещания «микрон любой ценой».
-
Файл, с которым работают
Сетка или контур, готовые к печати, обработке или сравнению.
-
Контур с изношенного
Собираем геометрию по образцу, который уже не выпускают.
-
Съёмка без разбора
Крупный узел можно снять на площадке, если его нельзя везти.
-
Допуск в брифе
Критичные кромки и свободные зоны фиксируем до первой съёмки.
01 Задачи
Какие съёмки берём в работу

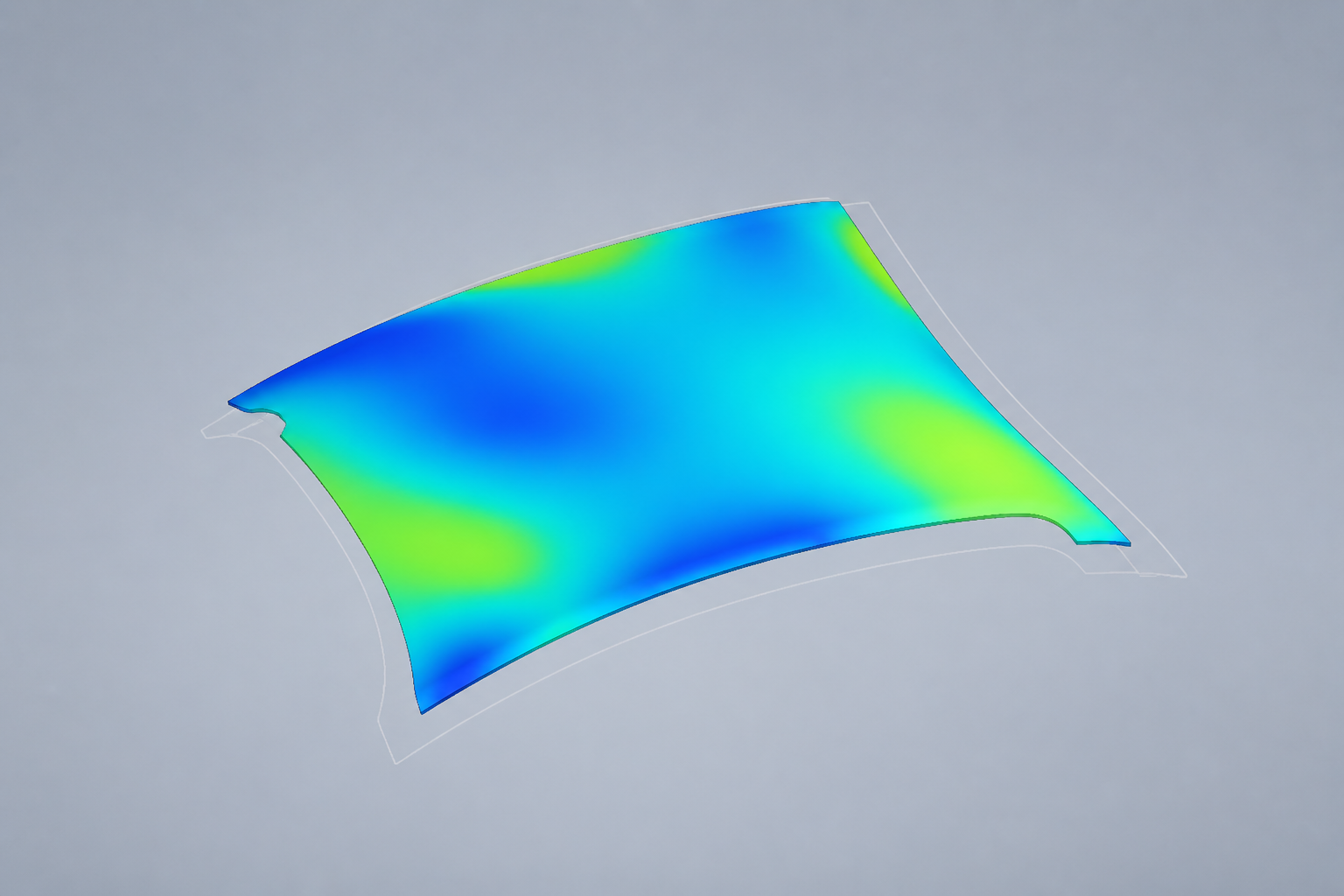

Сверить поверхность с номиналом
Сравниваем измеренную форму с моделью или эталоном. Цветовая карта — иллюстрация, не протокол поверки.

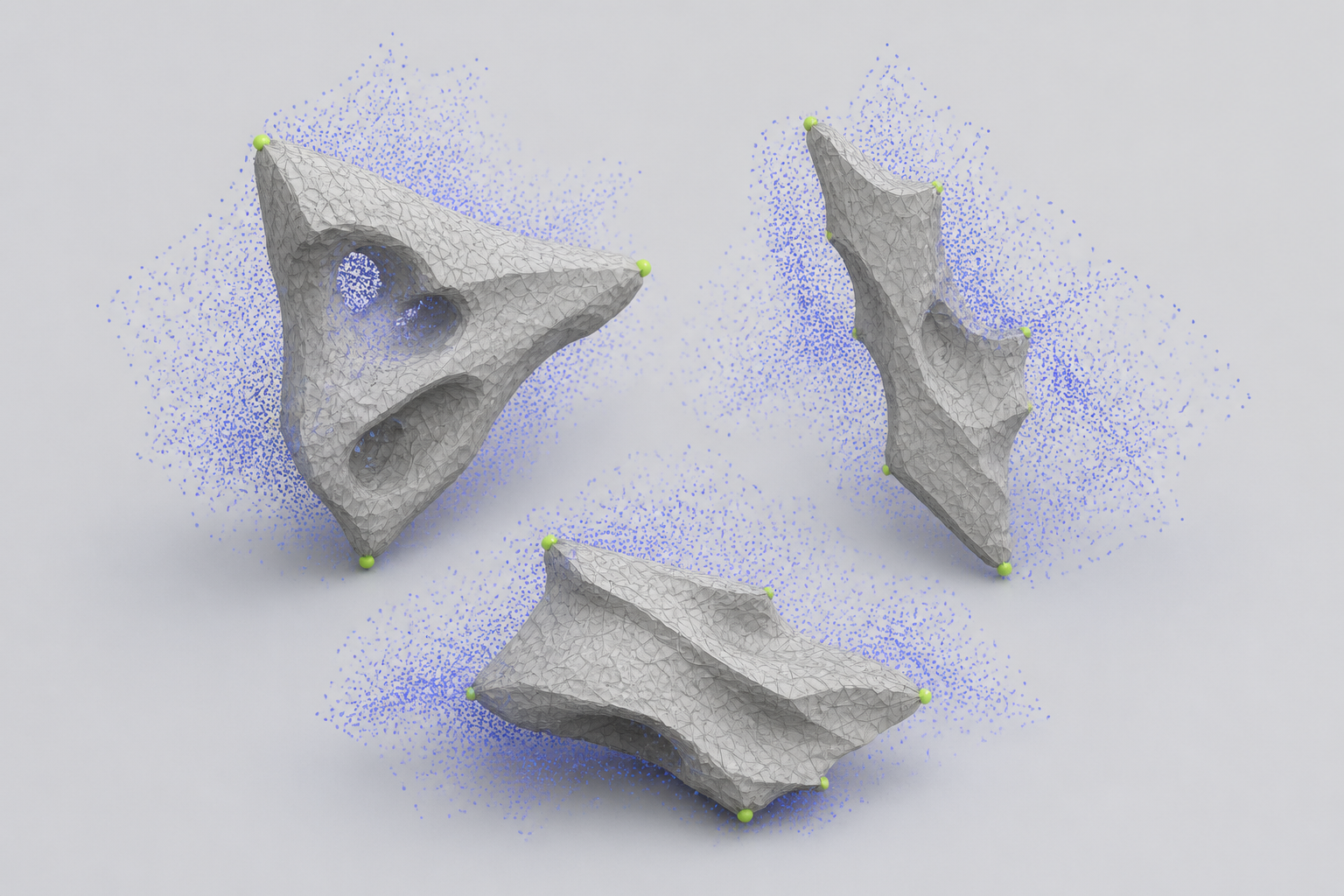

Подготовить контур к производству
Отдаём сетку или основу под печать, литьё и обработку, если свободной формы в CAD ещё нет.
Почему заказывают съёмку здесь
02 Преимущества
Сверка с номиналом
Смотрим, где поверхность ушла от модели, и где это ещё в допуске.
Съёмка на площадке
Крупный узел снимаем там, где он стоит, если вывоз дороже самой съёмки.
Мелкое и крупное
От компактной шестерни до корпуса, который не проходит в дверь лаборатории.
От облака к телу
После сетки собираем твердое тело, если дальше нужна обработка или правка.
Износ и отсутствие чертежа
Работаем с деталью, которую уже не выпускают, и с образцом без документации.
Допуск до съёмки
Критичные кромки фиксируем в брифе. Цифру «как в рекламе» не обещаем.
04 Оборудование
Две универсальные ячейки

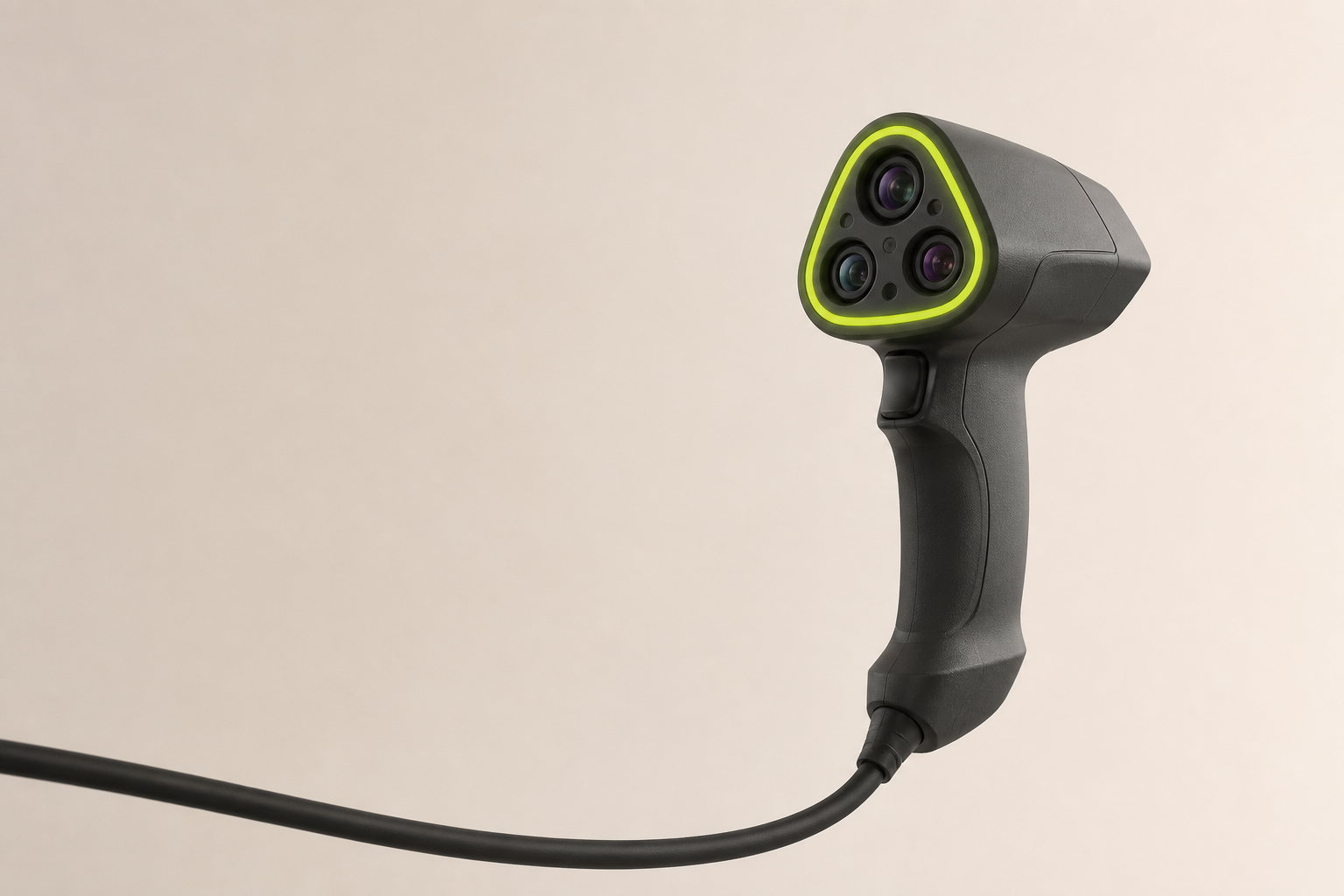

Ручной оптический захват
Для крупных корпусов и выезда: обходим объект, если его нельзя поставить на стол.

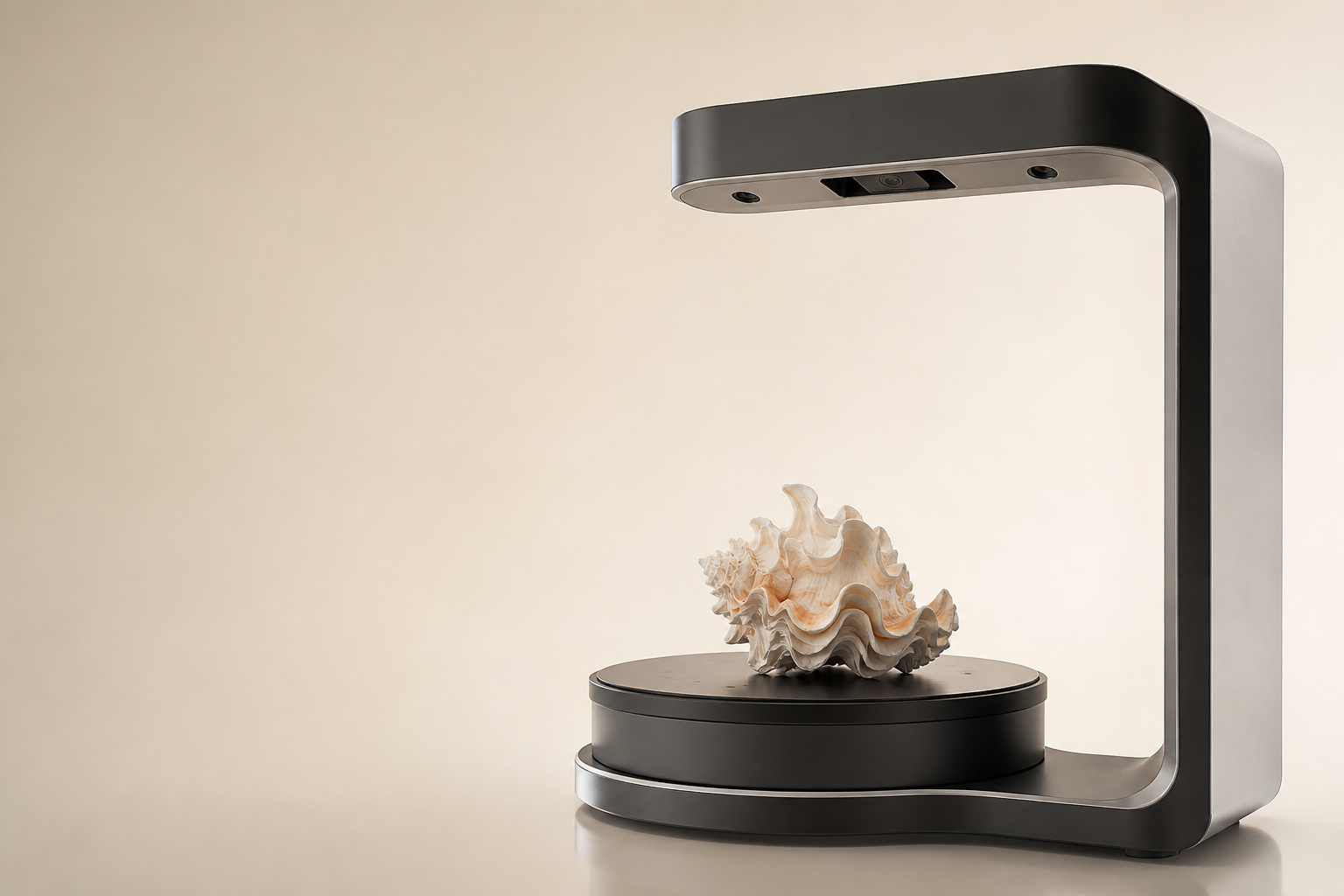

Настольная арка с поворотным столом
Для мелких и средних образцов: контролируемый поворот и повторяемая съёмка.
Как идёт съёмка
05 Этапы
Цель и допуск
Замена, сверка или контур под производство. Фиксируем критичные кромки.
Съёмка
На площадке или в лаборатории. Крупный узел не разбираем без нужды.
Сшивка облака
Чистим шум, склеиваем виды и собираем рабочую сетку.
Поверхность или тело
Отдаём сетку. Твердое тело — если дальше нужна правка в CAD.
06 Результат
Что уходит вам после съёмки

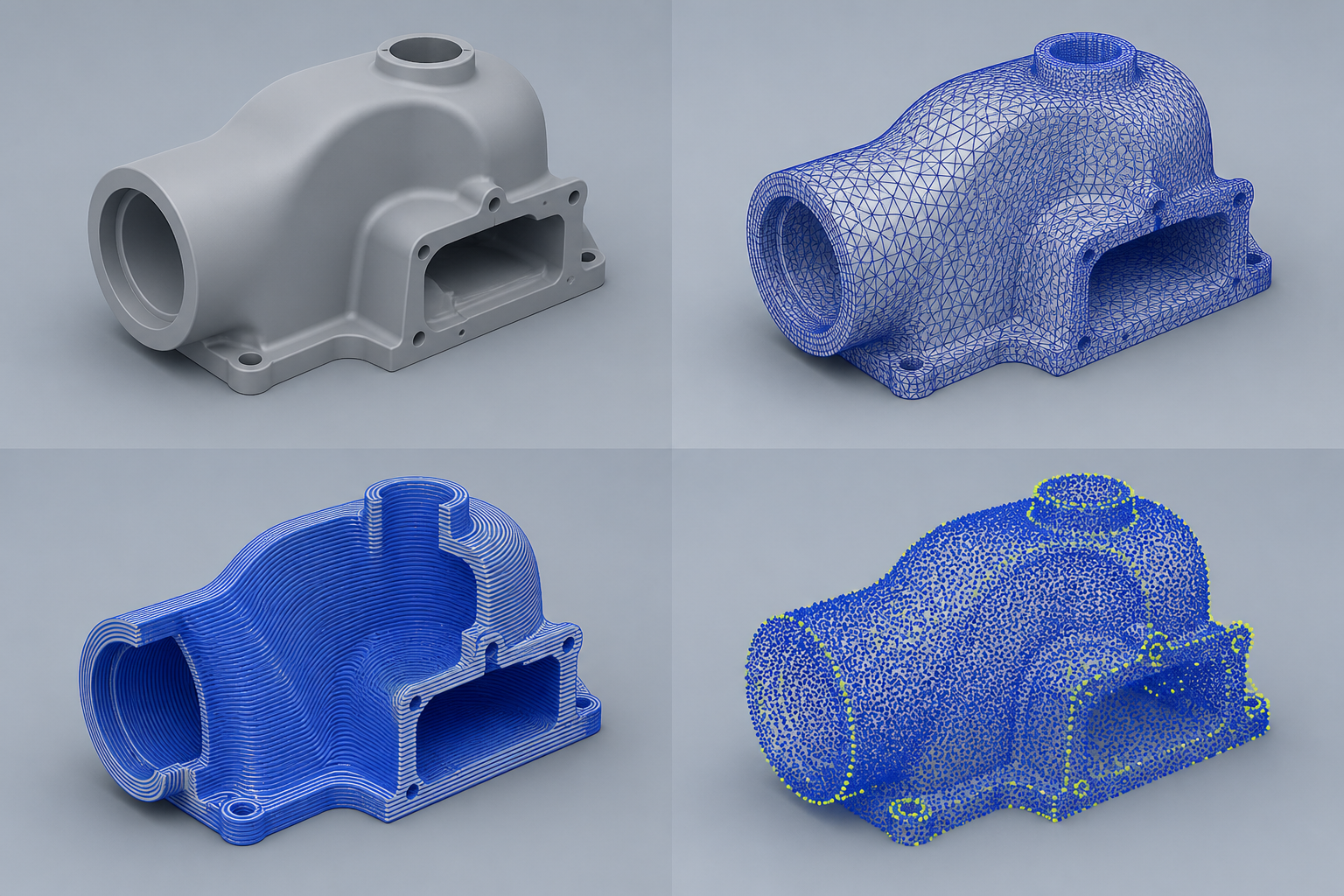

Базовая сдача — сетка в STL. Если в CAD нужен редактируемый объём, собираем твердое тело отдельным шагом.
Вместе с файлом отдаём короткий отчёт: что сняли, где поверхность сомнительна, какой формат удобнее для следующего процесса. Пример комплекта пришлём по запросу — это демонстрация, не метрологический протокол.
07 Ограничения
Где съёмка врёт и где ещё работает
Зависит от размера, материала и блеска поверхности. Допуск пишем в брифе до съёмки. Универсальную цифру «для любой детали» не обещаем.
Да. Собираем контур по тому, что осталось, и отмечаем зоны, где износ уже съел исходную кромку.
Сетку в STL. Твердое тело и правку под производство считаем отдельно — это уже моделирование, не сырое облако.
Да, если объект нельзя везти: крупный узел, встроенное оборудование, форма, которая не проходит в дверь. Маршрут и доступ согласовываем заранее.
● Расчёт
Получить консультацию по съёмке
Опишите объект: фото, примерный размер, цель и нужный файл — сетка или твердое тело. Вложение останется в браузере.
